ZJT系列礦用隔爆型變頻調速器
產品介紹
ZJT系列礦用隔爆型變頻調速器適用于有爆炸性氣體和粉塵的工作場所，產品具有380V/660V、1140V等多個電壓等級，滿足60-1250kW功率范圍三相交流電動機兩象限和四象限的高性能調速要求。
該系列產品積淀了華飛公司十多年的變頻技術研究成果和三十多年的行業經驗，專門針對礦山行業重負載、大功率、使用條件惡劣等特有需求定向研制的專用高科技產品。
適用范圍：
?金屬及非金屬礦山等
● 豎/斜井提升機● 帶式輸送機● 刮板輸送機● 無極繩電控● 猴車電控● 乳化液泵站● 風機類● 水泵類
?適配電機類型
● 三相異步電動機● 三相同步電動機● 永磁電動機
?工作條件：
1.海拔高度不超過1000m(超海拔需降容使用);
2.環境溫度(-10~+40)℃;
3.環境相對濕度不大于95%(25℃);
4.有爆炸性氣體(甲烷)和煤塵的礦井中;
5.無強烈振動和沖擊的地方;
6.無破壞金屬和絕緣材料腐蝕性氣體的地方;
7.能防止水滴滲入的地方;
8.污染等級：3級。

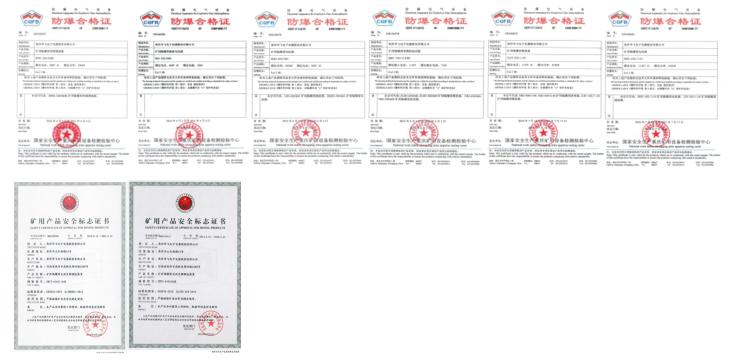

?部分資質證書：
?表1 礦用隔爆型變頻調速器基本參數表
| 項目 | 基本參數 |
| 電壓等級 | 3AC 380V、660V、1140V±10% |
| 功率等級 | 60-1250kW |
| 電源頻率 | 50Hz ±5% |
| 控制方式 | 壓頻、開環矢量、閉環矢量 |
| 啟動轉矩 | 150%-200%Te |
| 過載能力 | 150%le/60s，200%le/立即 |
| 輸出頻率 | 0-300Hz |
| 輸出電壓 | 0-380V/660V/1140V |
| 冷卻方式 | 熱管+強迫風冷 |
| 防護等級 | IP54 |
| 結構形式 | 快開門、模塊化 |
?產品特點
1.大轉矩：
低速轉矩大，啟動平穩，機械沖擊小。
2.低損耗：
整流側低頻回饋控制方式，整機發熱小、損耗小。
3.低諧波：
特殊濾波設計，諧波含量低、干擾小。
4.高可靠：
大裕量、長壽命設計，運行穩定可靠。
5.高安全：
保護功能完善，零速滿轉矩輸出特性，冗余安全保護。
6.易維護：
快開門、模塊化結構，體積小，結構緊湊，便于安裝、使用和維護。
?表2 礦用隔爆型變頻調速器規格表
| 電壓等級（V） | 功率范圍（kW） | 兩象限 | 四象限 | 箱體外形尺寸W*H*D（mm） | 備注 |
| 660 | 60~90 | 1BP | 1DK+1BP | DK：717*919*530 BP：717*919*1030 |
1、箱體規格說明：DK為濾波電抗箱。BP為變頻箱，內含整流器和逆變器。ZL為整流箱；NB為逆變箱；LB為濾波箱； 2、同一規格產品的箱體尺寸相同，所有箱體均采用快開門結構 |
| 110~250 | DK：890*1150*691 BP：890*1270*1296 | ||||
| 315~630 | DK：1190*1401*790 BP：1190*1442*1348 | ||||
| 710~800 | 1ZL+1NB | 1DK+1ZL+1NB | DK：1190*1401*790 ZL/NB：1190*1442*1348 | ||
| 1140 | 110~250 | 1BP+1LB | 1BP+1LB | DK：1190*1401*790 ZL/NB：1190*1442*1348 | |
| 315~400 | 1DK+1BP+1LB | ||||
| 500~630 | |||||
| 710~1250 | 1ZL+1NB+1LB | 1DK+1ZL+1NB+1LB |
